ライン照明
ライン光源
ナローな配光とフレキシブルな照射方向調整により、壁面展示の課題であったケース内寸法の制限にとらわれずフラットな配光を実現。スリム設計による照明ボックスの省スペース化や、照明ボックスからのグレアの低減、列調光によるシーン分けなど、展示物のタイプに合わせた多彩な光環境を可能にします。

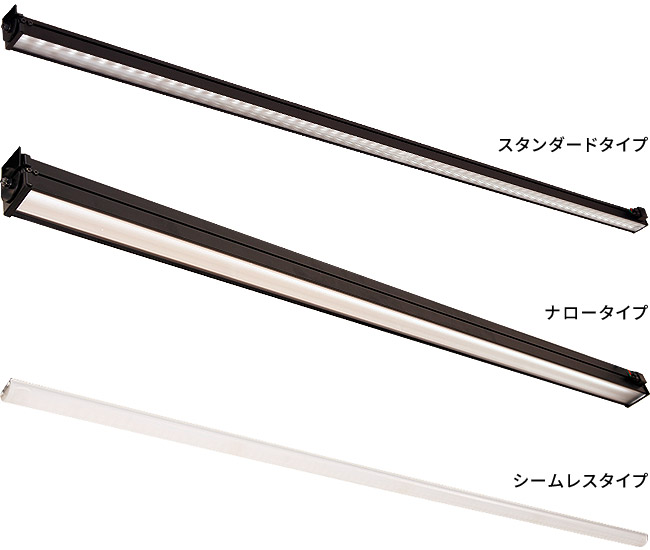

スタンダードタイプは標準的なナロー配光、ナロータイプはさらにナローな配光でより高さのあるケースに適しています。一つのケース内にこれらを複数本組み合わせて設置することで、フラットな光を作り出します。
薄さを追求したシームレスタイプは、設置スペースの限られた壁面ケースの下部アッパーや、独立ケース、覗きケースのベース照明に最適です。
製品仕様
表は右にスクロールしてご覧になれます。
| 機種名 | 型式 | 色温度 | 消費電力 | 調光方式/調光範囲 | 平均演色評価数 | オプション |
|---|---|---|---|---|---|---|
| ライン光源 スタンダードタイプ | K-LWA12-2750 | 2700K~5000K (単色対応可) |
15W (600mA) |
専用調光調色器 /0~100% |
Ra95以上 | 拡散フィルタ、取付ブラケット、ルーバー、バッフル、バンドア |
| ライン光源 ナロータイプ | K-LNA12-2750 | 2700K~5000K (単色対応可) |
36W (1200mA) |
専用調光調色器 /0~100% |
Ra95以上 | 拡散フィルタ、取付ブラケット、ルーバー、バッフル、バンドア |
| ライン光源 シームレスタイプ | K-LSA12-2750 | 2700K~5000K (単色対応可) |
22W (600mA) |
専用調光調色器 /0~100% |
Ra95以上 | 取付ブラケット |
※本機器のご使用には別途、専用の電源(入力電圧AC100~240V)、調光調色器、ハーネスが必要です。
※出力電流値は変更可能です。

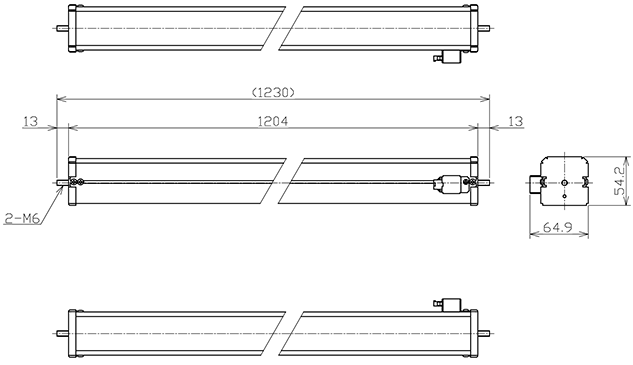

器具外観図

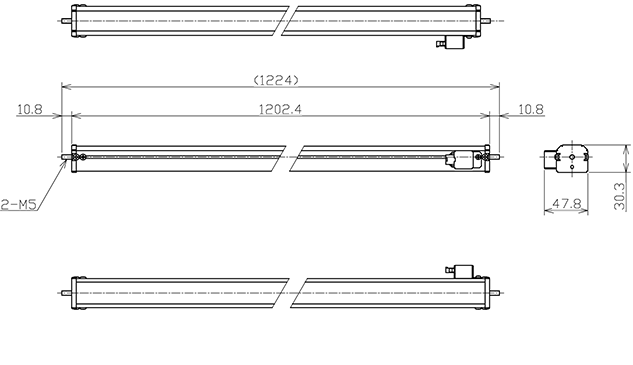

ライン光源 スタンダードタイプ
(K-LWA12-2750)

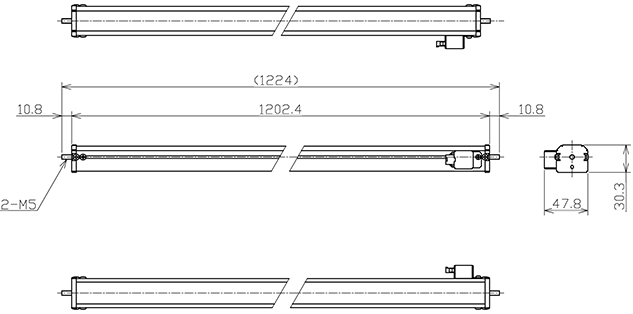

ライン光源 ナロータイプ
(K-LNA12-2750)

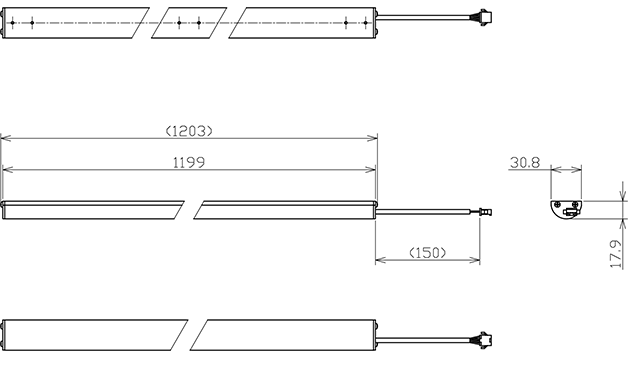

ライン光源 シームレスタイプ
(K-LSA12-2750)
資料ダウンロード
調色調光器

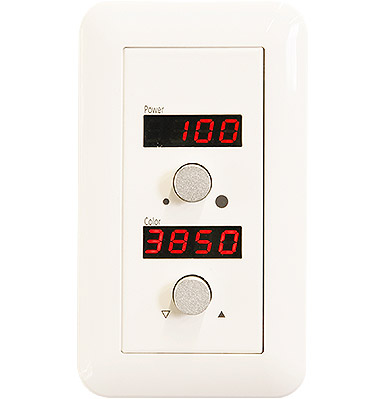

調色調光器<標準タイプ>
(K-LSD-2750)
各種ライン光源の調光・調色に使用します。
色温度(K)と出力値をディスプレイ表示します。
調光器側面のスイッチ操作により、出力表示を0~100段階から0~254段階へ切り替えられるため、より細かな調光が可能になります。
・調光範囲 : 0~100%(表示:0~100/0~254)
・色温度: 2700~5000K(表示:270~500)
・定格入力 : AC100V
・消費電力 : 3W
・信号方式 : 専用信号

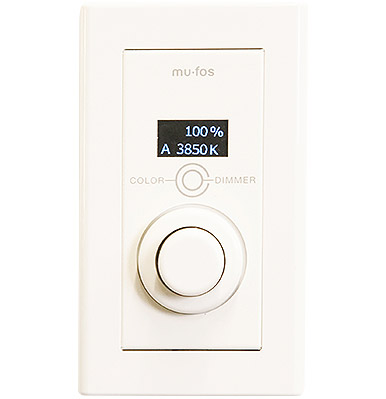

調色調光器<調色同期タイプ>
(K-LAD-2750)
各種ライン光源の調光・調色に使用します。
色温度(K)と出力値(%)をディスプレイ表示します。接続する照明のLED素子に応じた調光カーブの設定が可能なため、より正確な表示数値のコントロールと滑らかな調光表現を実現します。また、別系統の同種の調光器と色温度を連動させることができるため、より照明調整にかかる負担が軽減されます。
・調光範囲 : 0~100%
・色温度: 2700~5000K
・定格入力 : AC100V(50/60Hz)
・消費電力 : 3W
・信号方式:専用信号
※上記器具は他社製照明器具には使用できません。
器具外観図

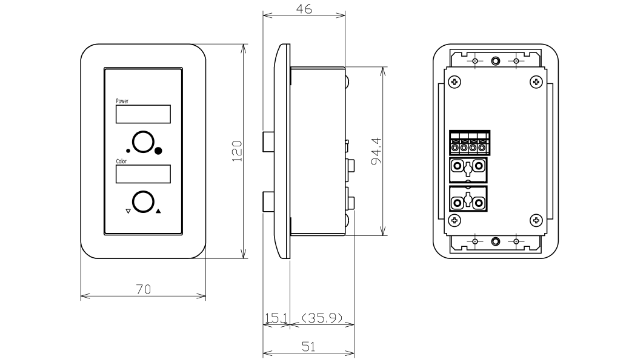

調色調光器<標準タイプ>
(K-LSD-2750)

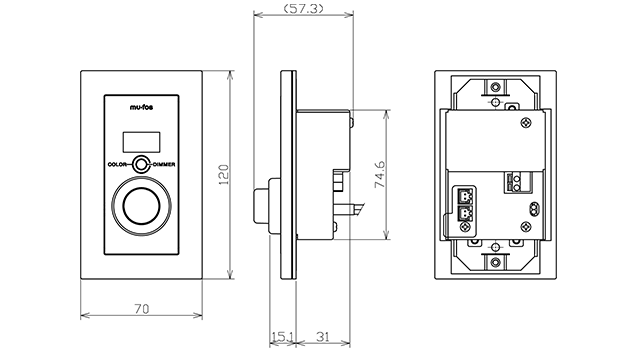

調色調光器<調色同期タイプ>
(K-LAD-2750)
資料ダウンロード
配光データ
準備中
