製品
スポットライト

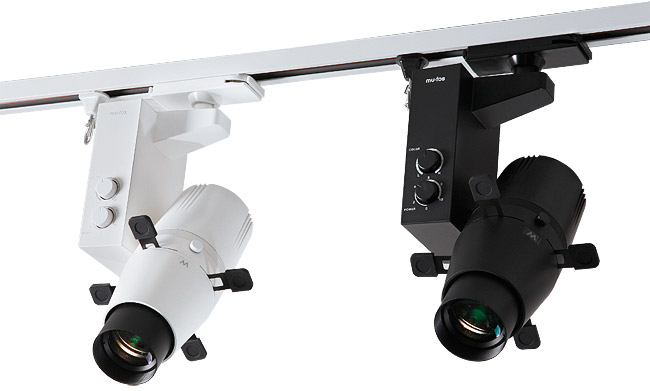

スポットライト Mタイプ 新型
調光・調色機能付き高演色LEDスポットライトMタイプが、より幅広いニーズに対応可能になりました。
新型では、本体ユニットに工具不要のワンタッチレバー方式を採用し、本体とレンズユニットの着脱作業をより円滑に行えるようになりました。
レンズユニットは、シーンに応じて選択可能な従来のラインナップを揃え、カッターレンズユニットの性能を向上させています。
また、オプションとして各種フィルターを用意しています。
本体ユニット仕様
| 機 種 | 調光調色タイプ | 調光単色タイプ |
|---|---|---|
| 型 式 | K-SMB7000-2750-B/W | K-SMB7000-(※1)-B/W |
| 色温度 | 2700K~5000K(※2) | 2700K/3000K 3500K/4000K |
| 外観色 | 黒/白 | |
| 定格入力 | AC100V 50/60Hz (ダクトプラグ) | |
| 消費電力 | 17W | 15W |
| 調光範囲 | 0~100%(個別調光 ※3) | |
| 演色評価数 | Ra95以上 | |
※1:色温度を御指定ください。
27;2700K / 30;3000K / 35;3500K / 40;4000K
※2:2700K~6500K:特注対応品
装着するレンズユニットの種類により、調色範囲が異なることがあります。
※3:通常品は外部調光に対応していません。オプションにて対応可能ですが、
すべての調光システム上での正常な動作を保証するものではありません。
本体ユニット外観図

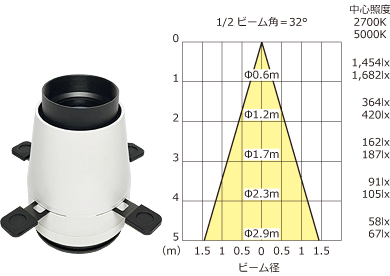

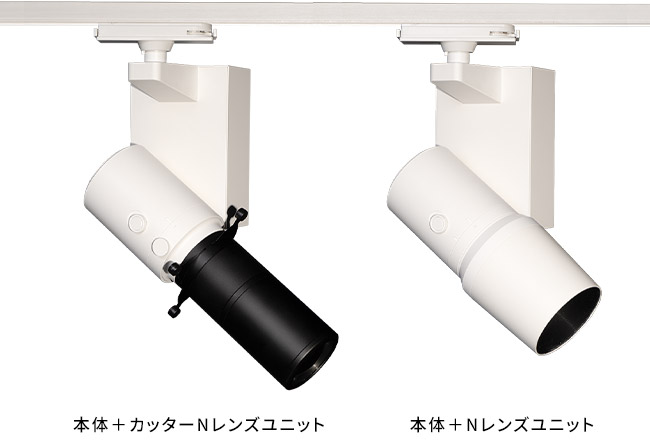

レンズユニット

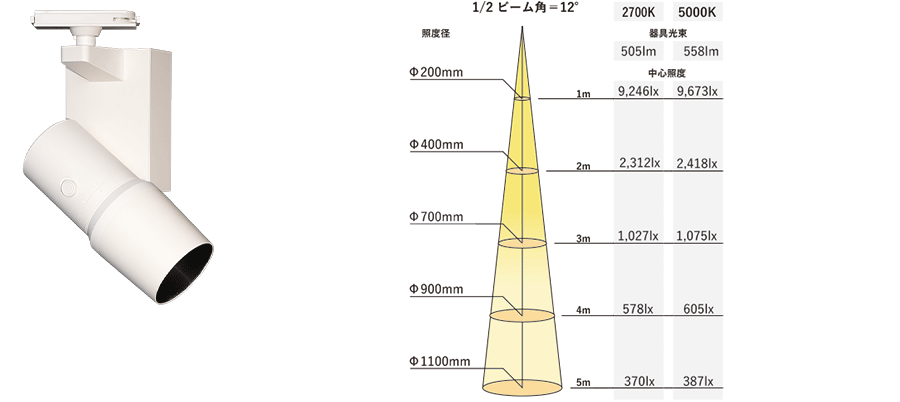

Nレンズユニット
(K-SMN7000-B/W)
Mレンズユニット
(K-SMM7000-B/W)

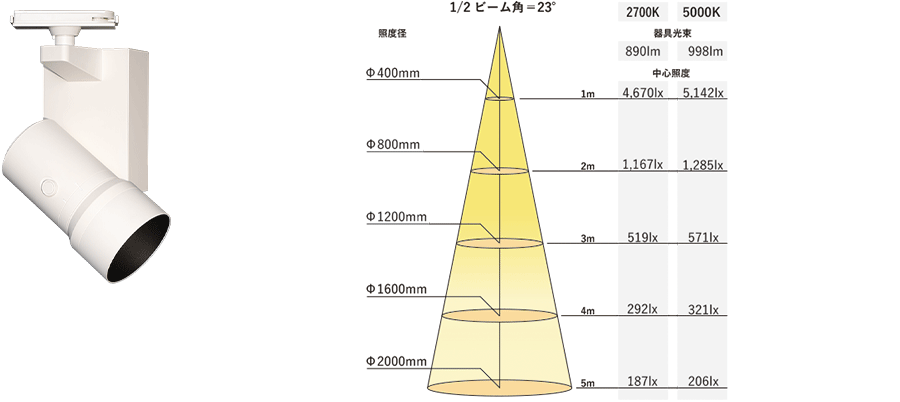

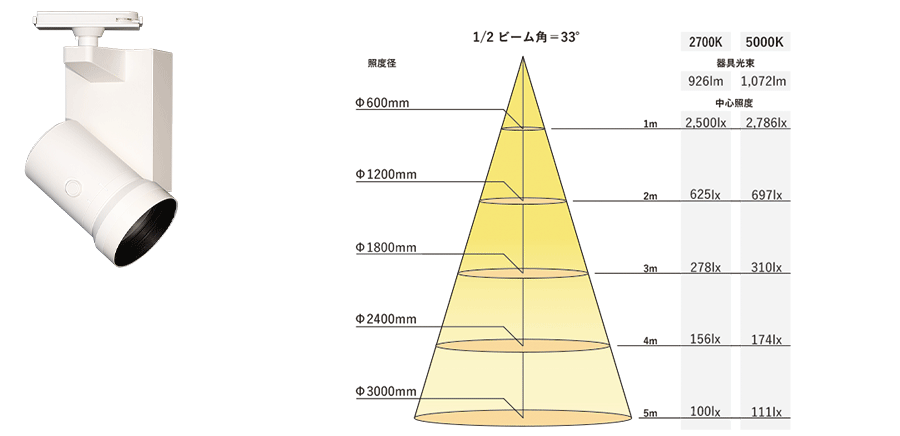

Wレンズユニット
(K-SMW7000-B/W)

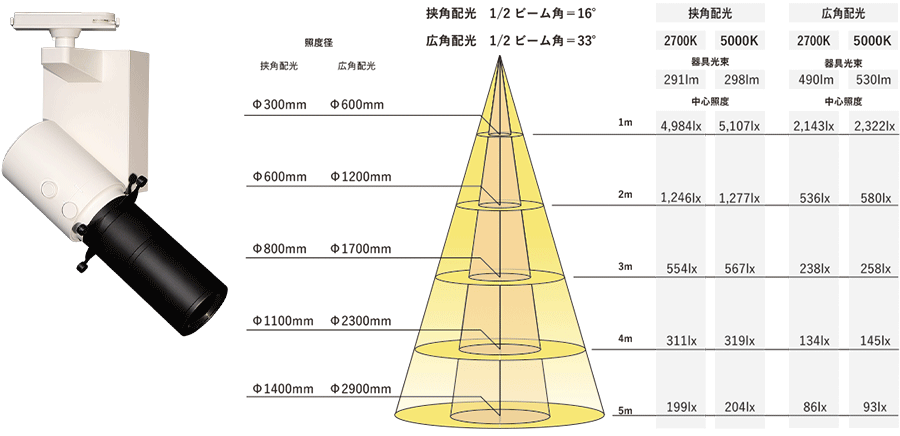

カッターNレンズユニット
ズーム機能搭載
(K-SCN7000-B/W)

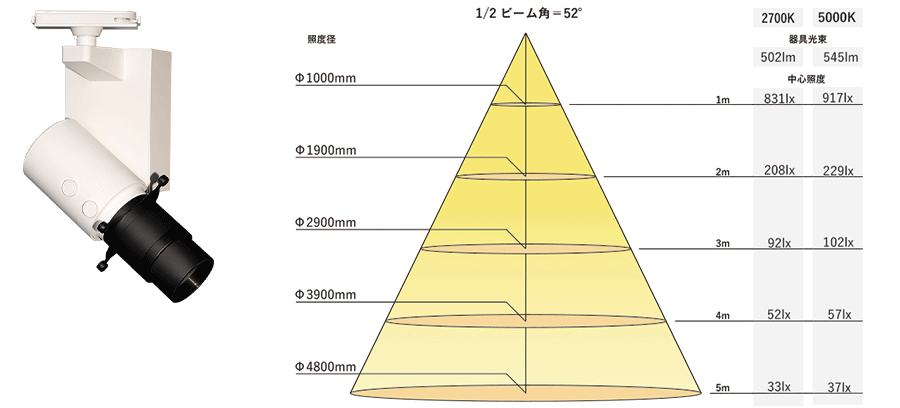

カッターWレンズユニット
(K-SCW7000-B/W)
※各型式末尾は外観色を表します。
B;黒色/W;白色
※単色タイプの配光データは別途お問い合わせください。
※本体ユニットまたはレンズユニットのみではご使用になれませんが、個別の販売も行っています。
※製品の仕様は予告なく変更することがあります。

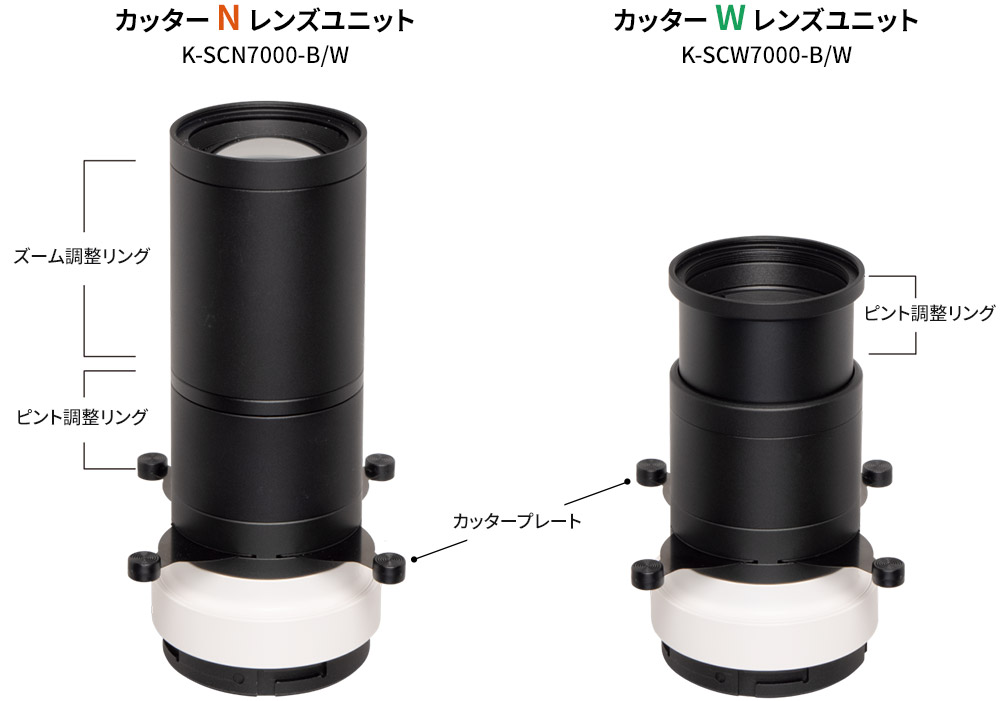

カッターレンズユニット性能向上
カッタースポットライトは、光を矩形に切り取り照射するための、照明器具です。
4枚のカッター開口部の形状と、可動レンズによる輪郭のピント調整により、光を自在につくり出します。

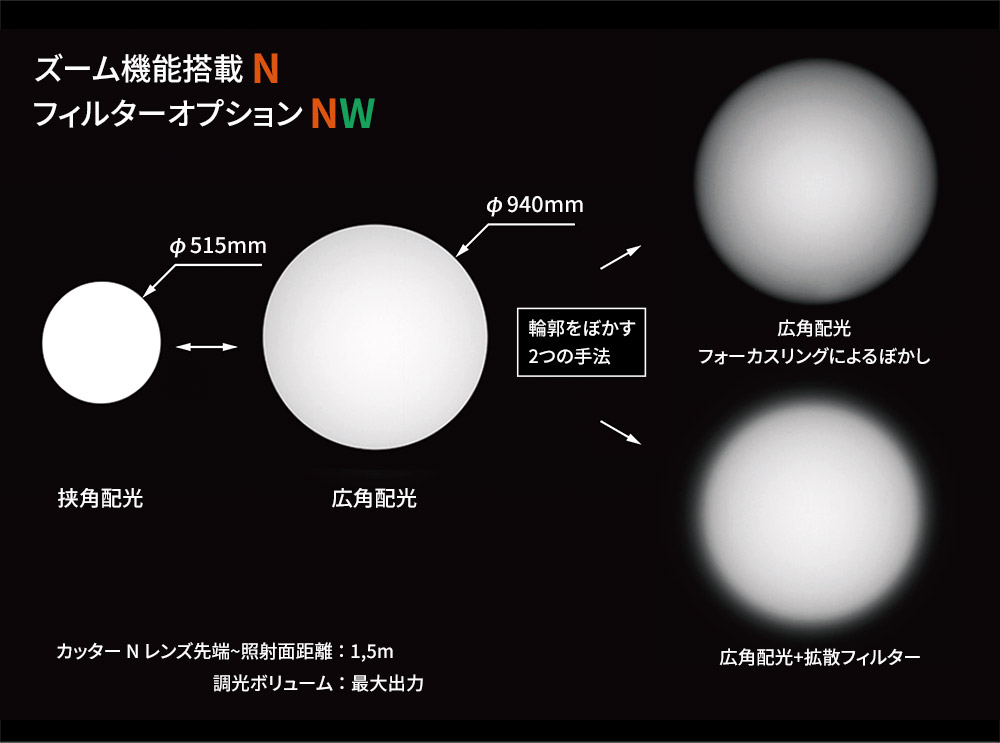

より均斉度の高い、シャープな輪郭の光へ NW

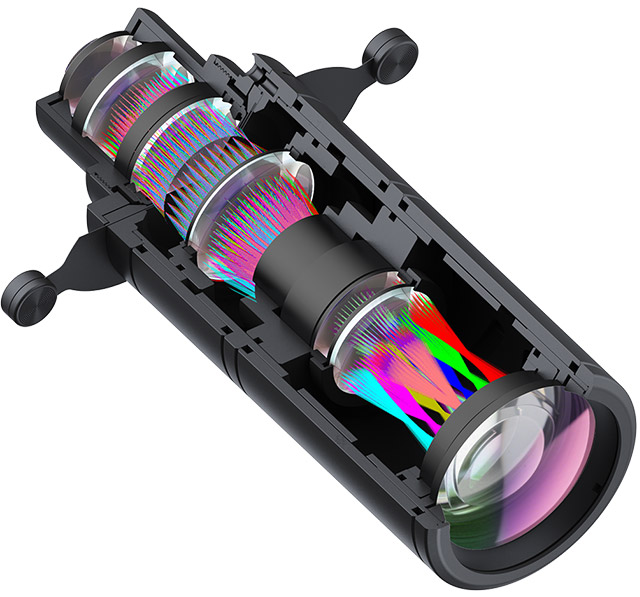

旧型からレンズ枚数や構成を見直し、収差(レンズによる光の乱れ)を低減しました。これにより照射面の照度ムラを抑え、均斉度の高い美しい配光を実現しています。
カッタープレートによって形成されたカットラインは、よりシャープで歪みも小さくなっています。

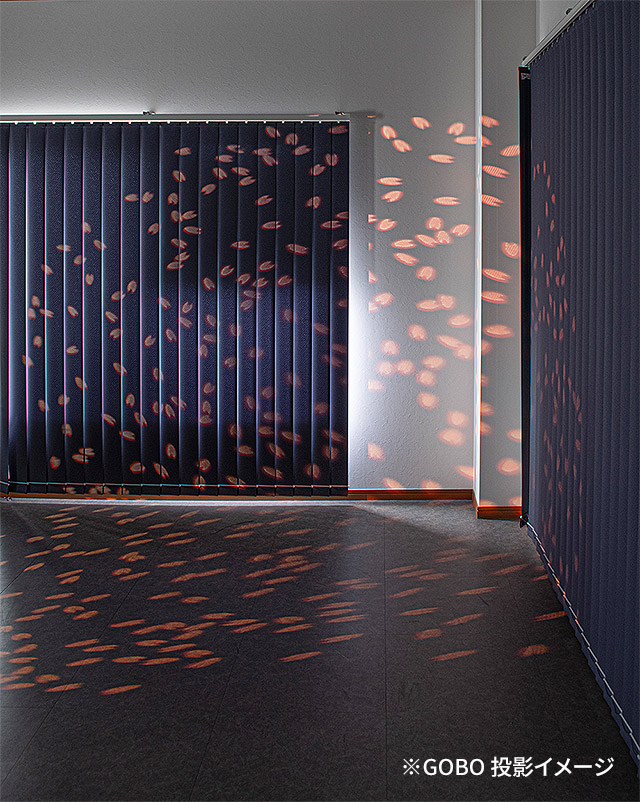

GOBO対応 N

光に絵柄やパターンを投影し、多彩な空間を演出。オリジナルデザインの GOBO 製作を承ります。
GOBO は専用のホルダーにセットし、カッタープレート上部に設けられた差込口へ装着して使用します。
※別売りオプションにて対応しています。デザインおよびカラーの仕様につきましてはお問い合わせください。
更に広い範囲を照射可能に W
新型カッター W レンズユニットは、旧型(K-SCW80)と比較し照射範囲が拡大。
1.5m時の配光はφ900mmからφ1,500mmへ。
※カッター W レンズユニットはズームに対応していません。
※拡散フィルターは別売りオプションです。

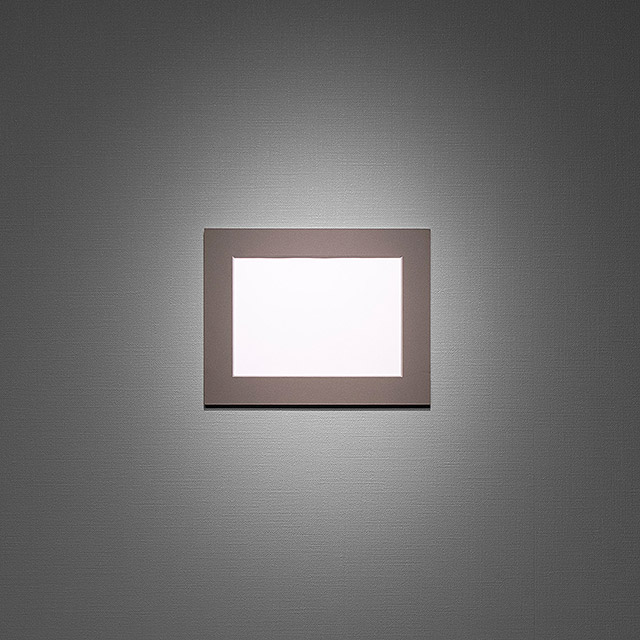

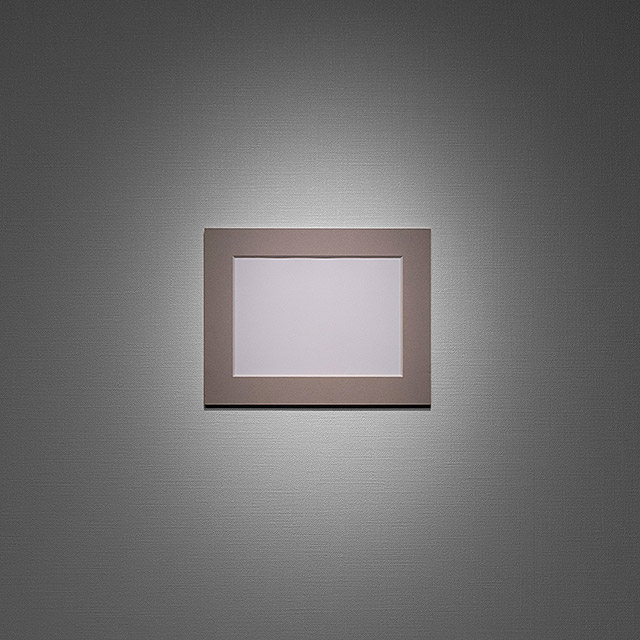

使用例
レンズユニット/カッターレンズユニットの組み合わせ

レンズユニット単体

レンズユニット
+
カッターレンズユニット

レンズユニット
+
カッターレンズユニット
照射対象物なし
資料ダウンロード
仕様図
準備中
取扱説明書
準備中
姿図
準備中
配光データ
準備中
スポットライト Mタイプ 旧型
オープンスペースにおいて、展示品を最適に照らす調光調色機能付き高演色LEDスポットライトです。本体と各種レンズユニットの取り付けマウントを共通化し、フロントレンズを交換するだけで、欲しいところに欲しい光をとどけることができます。
交換用のレンズユニットは、配光径の異なるレンズユニット3種とカッターレンズユニット2種をご用意しています。
※本製品は在庫限りとなり、今後は新型機種取り扱いのみとなります。
K-SMB80-2750_SMN_DWG
本体ユニット仕様
| 機 種 | 調光調色タイプ | 調光単色タイプ |
|---|---|---|
| 型 式 | K-SMB80-2750-B/W | K-SMB80-(※1)-B/W |
| 色温度 | 2700K~5000K | 2700K/3000K 3500K/4000K |
| 外観色 | 黒/白 | |
| 定格入力 | AC100V 50/60Hz (ダクトプラグ) | |
| 消費電力 | 17W | 15W |
| 調光範囲 | 0~100%(個別調光 ※2) | |
| 演色評価数 | Ra95以上 | |
※1:色温度を御指定ください。
27;2700K / 30;3000K / 35;3500K / 40;4000K
※2:通常品は外部調光に対応していません。オプションにて対応可能ですが、
すべての調光システム上での正常な動作を保証するものではありません。

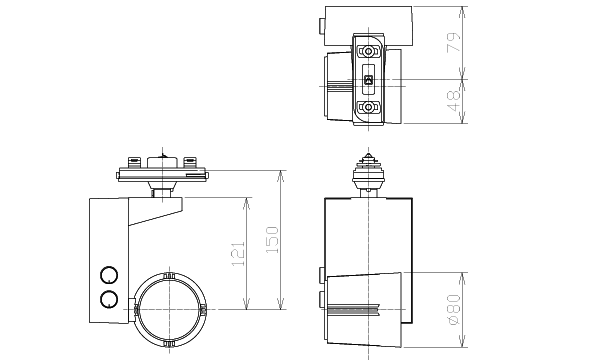

本体ユニット外観図
レンズユニット

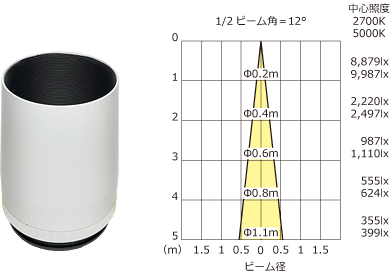

Nレンズユニット
(K-SMN80-B/W)

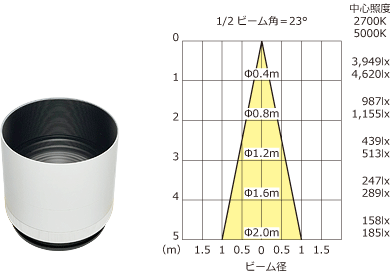

Mレンズユニット
(K-SMM80-B/W)

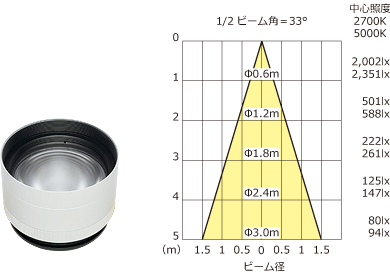

Wレンズユニット
(K-SMW80-B/W)

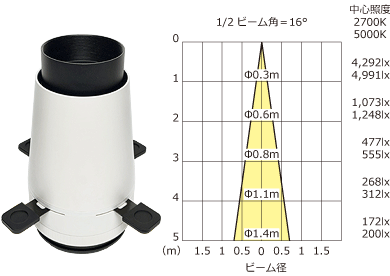

カッターNレンズユニット
(K-SCN80-B/W)
カッターWレンズユニット
(K-SCW80-B/W)
※各型式末尾は外観色を表します。
B;黒色/W;白色
※単色タイプの配光データは別途お問い合わせください。
※本体ユニットまたはレンズユニットのみではご使用になれませんが、個別の販売も行っています。
※製品の仕様は予告なく変更することがあります。
資料ダウンロード
仕様図
取扱説明書
準備中
姿図
- K-SMB80-2750_SMN_DWG
- K-SMB80-2750_SMN_DXF
- K-SMB80-2750_SMM_DWG
- K-SMB80-2750_SMM_DXF
- K-SMB80-2750_SMW_DWG
- K-SMB80-2750_SMW_DXF
- K-SMB80-2750_SCN_DWG
- K-SMB80-2750_SCN_DXF
- K-SMB80-2750_SCN_DWG
- K-SMB80-2750_SCN_DXF
- K-SMB80-COM_SMN_DWG
- K-SMB80-COM_SMN_DXF
- K-SMB80-COM_SMM_DWG
- K-SMB80-COM_SMM_DXF
- K-SMB80-COM_SMW_DWG
- K-SMB80-COM_SMW_DXF
- K-SMB80-COM_SCN_DWG
- K-SMB80-COM_SCN_DXF
- K-SMB80-COM_SCW_DWG
- K-SMB80-COM_SCW_DXF
配光データ
準備中

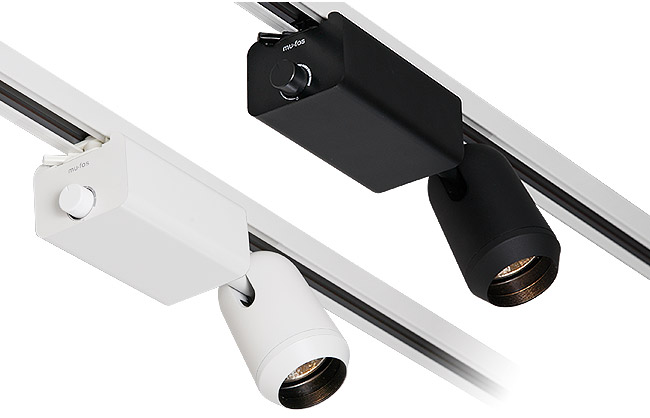

スポットライト Sタイプ
壁面展示ケースの照明ボックス内に最適な小型スポットライト。高演色LEDを採用し、調光機能と自在な首振り機構で、繊細な作品にも最適な光を届けます。
コンパクトでシンプルなボディは、壁面展示ケース内での取り付けを容易にし、またオープンスペースにおいても鑑賞を妨げません。オプションの専用フィルターで、幅広い配光調節も可能。1台で多目的に活用できるスポットライトです。
製品仕様
| 型 式 | K-SSB60- (※1) -B/W (※2) | |
|---|---|---|
| 色温度 | 2700K/3000K/3500K/4000K | |
| 外観色 | 黒/白 | |
| 定格入力 | AC100V 50/60Hz(ダクトプラグ) | |
| 消費電力 | 8W | |
| 調光範囲 | 0~100% | |
| 調光仕様 | 個別調光(外部位相調光 ※3) | |
| 演色評価数 | Ra95以上(4000KのみRa90以上) | |
| 質 量 | 約800g | |
※1:色温度を御指定ください。
27;2700K/30;3000K/35;3500K/40;4000K
※2:外観色を御指定ください。
B;黒色/W;白色
※3:調光器によってちらつき等が生じる場合があります。

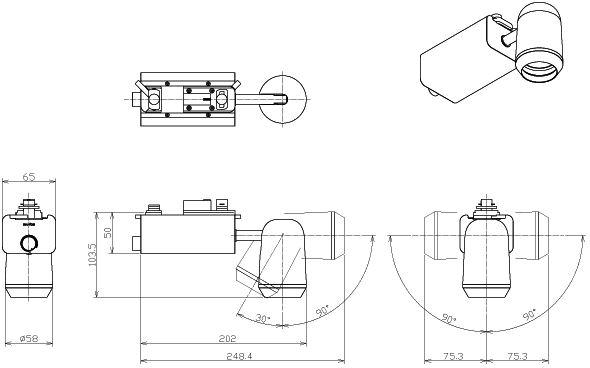

器具外観図

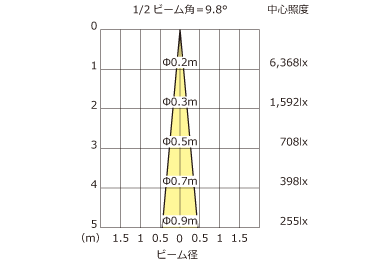

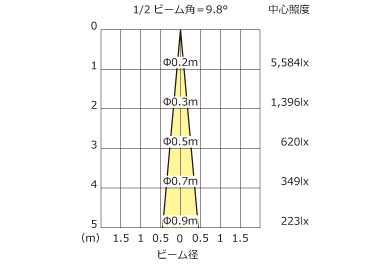

配光・照度
2700K
(K-SSB60-27-B/W)
器具光束:186lm
3000K
(K-SSB60-30-B/W)
器具光束:189lm
3500K
(K-SSB60-35-B/W)
器具光束:203lm
4000K
(K-SSB60-40-B/W)
器具光束:242lm
| オプションフィルター装着時 | |
| フィルター型式 | ½ビーム角 |
|---|---|
| (フィルターなし) | (9.8°) |
| K-SSO60-F-5 | 10.7° |
| K-SSO60-F-10 | 13.9° |
| K-SSO60-F-20 | 20.6° |
| K-SSO60-F-30×5 | 28°x11.4° |
資料ダウンロード
取扱説明書
配光データ
準備中
